ニッケル水素電池（Ni-MH）の構造

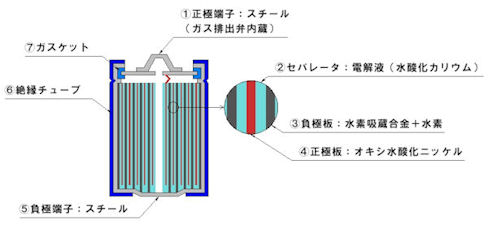

ニッケル水素電池の構造を下図に示します。
　ニッケルカドミウム電池と同様に、電解液を含浸させたセパレータ②で仕切られた正極板④及び負極板③を渦巻状または積層構造にして、負極端子を兼ねたスチール製のケース⑤に収められています。
　正極板及び負極板はそれぞれ正極端子①、負極端子⑤に接続され、正極端子と負極端子は樹脂製のガスケット⑦で絶縁されています。
　スチールケースの外側は絶縁チューブ⑥で覆われているのが一般的です。

　ケースは密閉構造になっていますが、内圧が異常に高まった場合に、内部のガスを排出してケースの破裂を防ぐための弁が正極端子に取り付けられています。
