ニカド電池（Ni-Cd）の構造

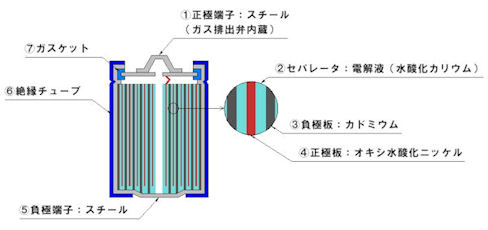

　ニカド電池の構造を下図に示します。
　電解液を含浸させたセパレータ②で仕切られた正極板④及び負極板③がロール状又は積層構造にされ、正極及板び負極板をそれぞれ正極端子①、負極端子⑤に接続した状態でスチール製のケースに収められ、その外側を絶縁チューブ⑥が覆っています。
　スチールケースは負極端子を兼ねており、正極端子とは樹脂製のガスケットにより絶縁されています。

　なお、正極端子には、内圧が異常に高まった場合に、内部のガスを排出してケースの破裂を防ぐための弁が取り付けられています。
